Standardanlagen

Unsere Laserbeschriftungsanlagen sind für industrielle Bereiche und Lohnfertigungen konzipiert und kommen bei einer Vielzahl von Anwendungen in unterschiedlichsten Branchen zum Einsatz. Unsere Standardbeschriftungsstationen sind modular aufgebaut und lassen sich bis zu einem bestimmten Grad an spezifische Kundenanforderungen anpassen.
Mit unseren Standard-Beschriftungsanlagen der BLS-SmartLine-Reihe erhalten Sie eine Plug-and-Play-Lösung, mit der Sie sich keine Gedanken über den Laserschutz oder die Höhenverstellung zwischen Laserbank und Beschriftungsobjekt machen müssen.
sandart-anlagen-header_q
SmartLine_C

Beschriftungsstation
BLS-SmartLine C

Bei der Beschriftungsstation BLS-SmartLine C (Compact) handelt es sich um unser kompaktes Basis-Modell, bei dem der Beschriftungslaser mit Lichtschutzklasse 1 in den Handarbeitsplatz integriert wurde. Durch Funktionserweiterungen kann die Beschriftungsstation an Ihre Prozesse angepasst werden.

Lieferumfang des Basis-Modells:

Beschriftungslaser mit Beschriftungsrechner, Bedienung über Taster, automatische Fronttür, Z-Achse zur automatischen Einstellung der Fokussierung, Sichtfenster, Nutenplatte (zur einfachen Montage individueller Werkstückaufnahmen) und integrierter Absaugstutzen

  • Linearachsen in x- / y-Richtung
  • Rundachse zur Beschriftung auf dem Umfang (Mantelbeschriftung)
  • Filter- und Absauganlage sowie Strömungswächter (zur redundanten Überwachung)
  • Kundenspezifische Werkstückaufnahmen
  • Sondersoftware zur einfachen Bedienung
  • Datenbankanbindung mit Auftragsverwaltung
  • Handscanner zur Auftragseingabe z.B. über Laufkarte
  • Kamerasystem (Vision System)
  • Beschriftungsstation als Steh- oder Sitzarbeitsplatz möglich
  • Aktive Kühlung mittels Peltier-Element (vibrationsarm)
SmartLine_S

Beschriftungsstation
BLS-SmartLine S

Bei der Beschriftungsstation BLS-SmartLine S (Standard) handelt es sich um ein modulares System mit Handarbeitsplatz und Beschriftungslaser als eigenständige Einheiten. Durch Kombination der beiden Einheiten in unserem Haus entsteht eine Beschriftungsstation nach Laserschutzklasse 1, die es ermöglicht, Bauteile komfortabel über drei Seiten in den Beschriftungsbereich einzulegen.

Lieferumfang des Basis-Modells:

Beschriftungslaser (BLS-M-Serie oder BLS-L-Serie) inkl. Beschriftungsrechner, automatische Fronttür, Z-Achse zur automatischen Einstellung der Fokussierung, Sichtfenster, Nutenplatte (zur einfachen Montage individueller Werkstückaufnahmen) und integrierter Absaugstutzen.

  • Linearachsen (x- / y-Richtung)
  • Portalachse zur optimalen Nutzung des
  • Beschriftungsbereiches (Kombination aus Z- und X-Achse)
    varioSCAN (3D-Beschriftungssystem)
  • Rundachse zur Beschriftung auf dem Umfang (Mantelbeschriftung)
  • Filter- und Absauganlage sowie Strömungswächter (zur redundanten Überwachung)
  • Kundenspezifische Werkstückaufnahmen
  • Sondersoftware zur einfachen Bedienung
  • Datenbankanbindung mit Auftragsverwaltung
  • Handscanner zur Auftragseingabe, z.B. über Laufkarte
  • Kamerasystem (Vision System)
  • Bedienung der Beschriftungsstation über Touch-Display
  • Beschriftungsstation als Steh- oder Sitzarbeitsplatz möglich
SmartLine_R

Beschriftungsstation
BLS-SmartLine R

Die Beschriftungsstation BLS-SmartLine R nach Laserschutzklasse 1 ist ein Rundtakttisch mit variabler Aufteilung (2-, 3- oder 4-fach-Teilung) und einem integrierten Beschriftungslaser. Sein typisches Einsatzgebiet findet der Rundtakttisch bei mittleren bis hohen Stückzahlen, bei denen sich eine Integration des Beschriftungslasers in eine vollautomatische Linie noch nicht lohnt oder nicht möglich ist.
Durch seinen speziellen Aufbau können parallel zur Beschriftung im vorderen Bereich fertige Bauteile entnommen sowie unbeschriftete eingelegt werden. Zudem kann in einer freien Unterteilung eine fertigungsrelevante Aufgabe (z.B. Vision Anwendung) erledigt werden, ohne den Laserprozess zu unterbrechen.

Lieferumfang des Basis-Modells:

Beschriftungslaser mit Beschriftungsrechner, Lichtvorhang für Personenschutz, stabiles Schweißgestell, hochpräziser Rundtakttisch und Steuerungselemente

  • Z-Achse zur Höhenverstellung
  • varioSCAN (3D-Beschriftungssystem)
  • Filter- und Absauganlage und Strömungswächter
  • Kundenspezifische Werkstückaufnahmen
  • Sondersoftware zur einfachen Bedienung
  • Datenbankanbindung mit Auftragsverwaltung
  • Handscanner zur Auftragseingabe
  • Kamerasystem
SmartLine_Kabelbeschriftung

Integrierbare
Kabelbeschriftungsstation

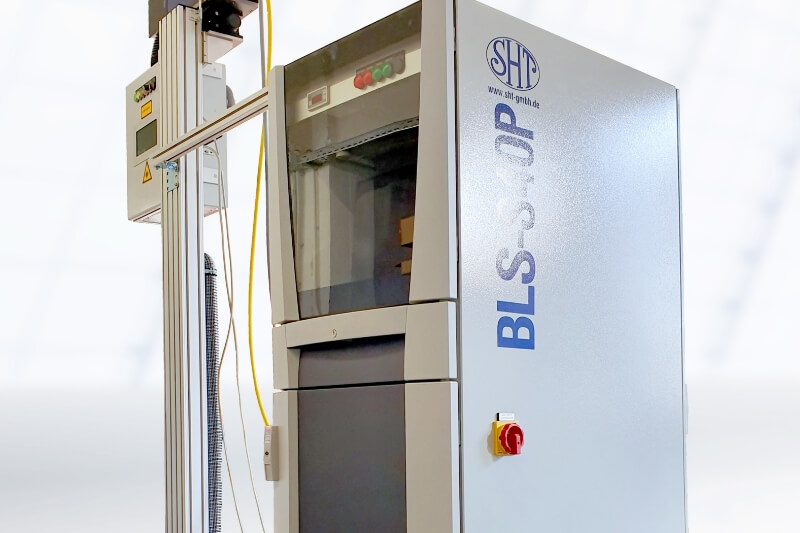

Die Beschriftungsstation BLS-SmartLine Fly zur Markierung von Kabeln oder Leitungen lässt sich schnell und platzsparend in Ihre Fertigungslinie integrieren.

Lieferumfang:

Beschriftungslaser vom Typ BLS-S-Serie inkl. Beschriftungsrechner, inkrementalem Wegaufnehmer, BLS-WIN-Option für Marking-on-the-Fly (MOF)

  • Materialvorschubgeschwindigkeit von über 250m/min möglich
  • Automatische Streckenerfassung über Inkrementalgeber
  • Lichtschutz nach Laserschutzklasse 1
